Cómo los cables baratos replica y que no son MFi pueden dañar su dispositivo
Este artículo es un resumen de los problemas relacionados con las reparaciones de Tristar y cómo el daño puede ser causado por cables replicas falsos o baratos.
La mayoría de los usuarios comunes de Apple no lo saben, pero el cable Lightning oficial de la compañía no es simplemente un cable USB demasiado caro. Contiene varios chips que completan el «apretón de manos» con el dispositivo y lo protegen de las fluctuaciones de voltaje. Esto también se aplica a los cables de otros fabricantes que tienen una certificación oficial genuina «Hecho para iPhone / iPad / iPod» (MFi).
Los cables no oficiales baratos (así como las replicas de Apple y aquellos con certificación MFi falsa) no contienen estos chips patentados. Como resultado, pueden inundar el dispositivo con un voltaje para el que no está listo. Puede parecer que estos cables baratos o falsos funcionan bien durante mucho tiempo, pero tan pronto como haya una fluctuación de voltaje, el resultado puede ser un daño grave en la placa base y, en el peor de los casos, un dispositivo muerto.
Cómo Apple garantiza la calidad de los cables certificados oficialmente
Como se mencionó anteriormente, todos los cables originales de Apple Lightning incluyen los circuitos correctos para proteger su dispositivo. Esto también se aplica a una serie de terceros fabricantes que fabrican cables Lightning certificados oficialmente. Estas compañías se inscriben en lo que se llama el programa «Hecho para iPhone / iPad / iPod» (MFi) y, a cambio, Apple les suministra el conector prefabricado.
Este conector oficial viene en una variedad de modelos dependiendo del periférico que se esté fabricando. Apple vende el conector por alrededor de US$ 4 y el tercero fabrica el resto del cable, o periférico, ellos mismos, generalmente con su propia marca. Debido a esto, el conector Lightning siempre se realiza según las especificaciones de Apple. (A menudo es fácil identificar un conector falso ya que no está fabricado con la misma calidad que un conector oficial. Consulte aquí para obtener más información).
Desafortunadamente, al igual que los cables falsos de Apple, también hay muchos «MFi» falsos. ¡Solo porque dice «Certificación MFi» en la caja, no significa que este sea realmente el caso!
¿Qué hay dentro? – Cables genuinos con certificación MFi versus baratos no certificados

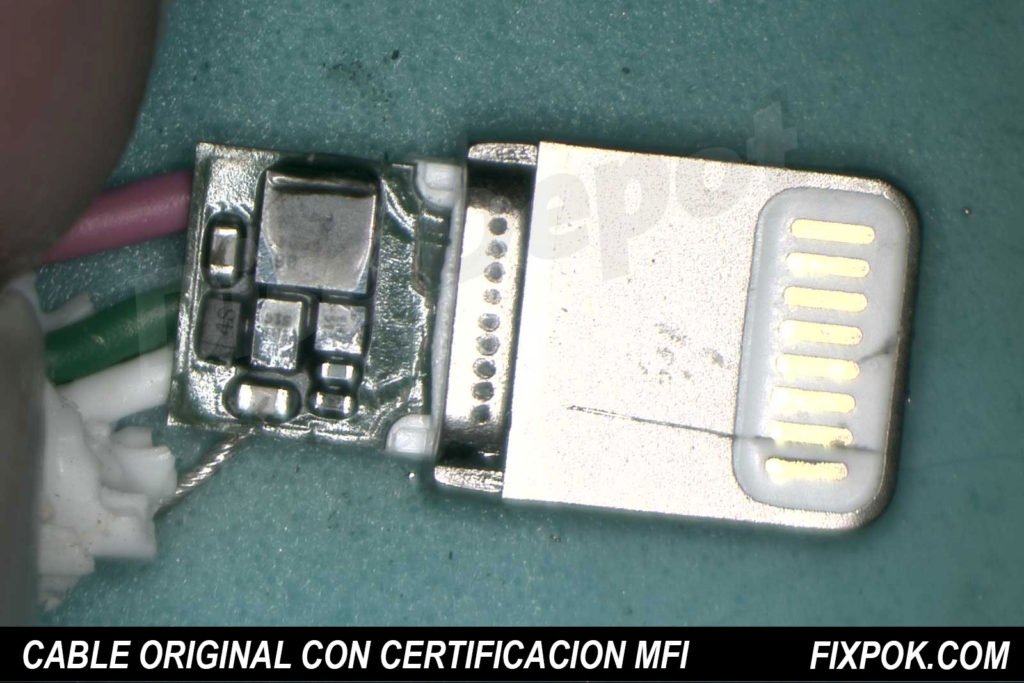

Echamos un vistazo al cable certificado Sumvision MFi que tenemos en stock. Después de quitar la cubierta de plástico, puede ver que el circuito está encerrado en un compartimiento de metal. Una vez que retiramos el metal, que es más fácil decirlo que hacerlo, podemos ver las dos fichas importantes.

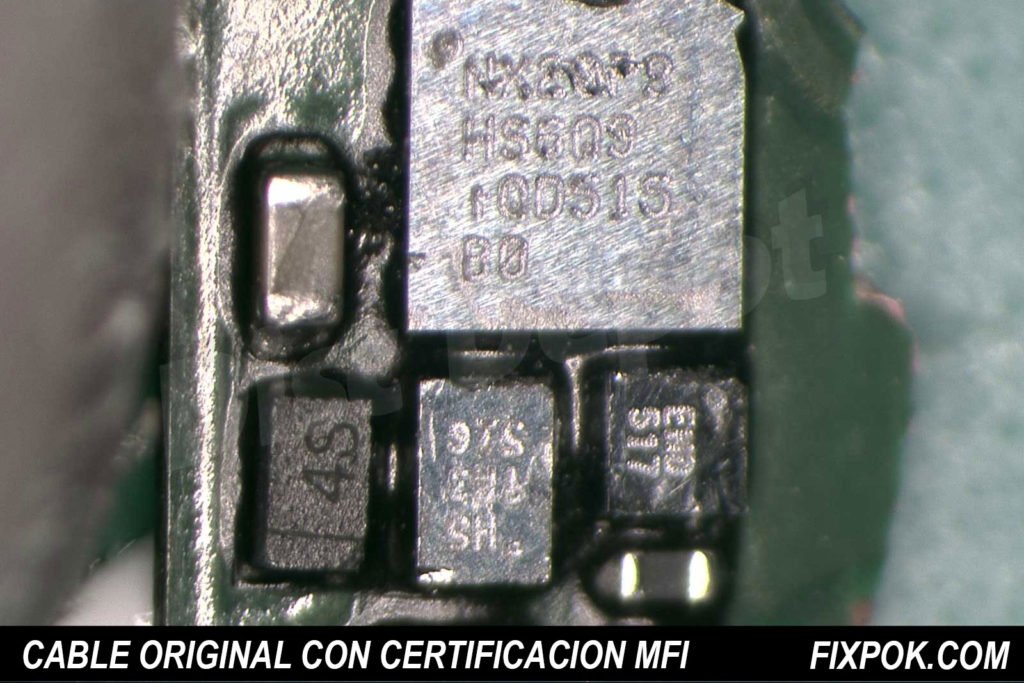

Dentro del conector Lightning hay varios chips, pero los dos más importantes son los llamados E75 y NX20P3. (El E75 también se conoce como C48 o C10B en los cables no Apple con certificación MFi. Por simplicidad, aquí nos referimos a él como el E75).
En el antiguo conector de 30 pines, hay muchos pines para permitir que fluyan múltiples datos. Ahora que Apple ha condensado el conector a solo ocho pines, el E75 actúa como negociador de los datos.
Las papas fritas y el apretón de manos
Cuando el cable está enchufado, el chip E75 le dice al chip que escucha en el dispositivo, el Tristar, que es un cargador de Apple certificado y que le gustaría proporcionar una carga de 5v a la batería. El Tristar pide la contraseña y el E75 se la da, completando el apretón de manos. El E75 también ofrece protección de seguridad para el dispositivo y solo permite el acceso periférico a lo que necesita en el dispositivo para funcionar. Por ejemplo, una base de altavoz no tendrá acceso completo al dispositivo.
El segundo chip es el NX20P3, que es un interruptor de carga. Es un chip sofisticado que tiene funciones limitantes de corriente, como protección contra sobretensión y protección contra polaridad inversa. Si detecta un problema de voltaje, desregulación, sobretensión o voltaje de ondulación en los 5 V del cargador, puede cambiarlo rápidamente a tierra y no al dispositivo que lo protege.
Por qué son necesarios y qué sucede cuando se cortan las esquinas

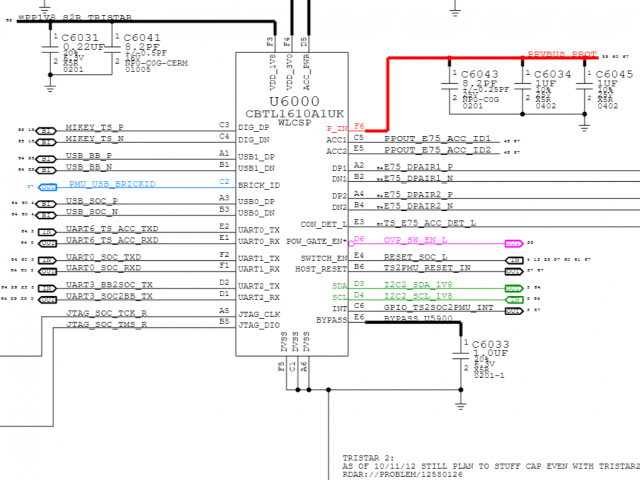

Si miramos el esquema del Tristar (U6000) en el iPad Air, F6, PPVBUS_PROT, resaltado en rojo, es la alimentación principal de 5V del cargador. Podemos ver que el Tristar se enfrenta directamente al voltaje externo del cargador. Si el NX20P3 está haciendo su trabajo correctamente, entonces el voltaje se filtra y se limpia. Si, como es típico con cables baratos, el NX20P3 no está allí (o es falso) y un falso E75 da el apretón de manos secreto (y sigue adelante) sin garantizar que se filtre el voltaje, entonces el Tristar está en línea directa con (y un saco de boxeo para) cualquier voltaje que se proporcione, limpio o no. Esto a menudo no termina bien.
Por qué son necesarios y qué sucede cuando se cortan las esquinas
Si miramos el esquema del Tristar (U6000) en el iPad Air, F6, PPVBUS_PROT, resaltado en rojo, es la alimentación principal de 5V del cargador. Podemos ver que el Tristar se enfrenta directamente al voltaje externo del cargador. Si el NX20P3 está haciendo su trabajo correctamente, entonces el voltaje se filtra y se limpia. Si, como es típico con cables baratos, el NX20P3 no está allí (o es falso) y un falso E75 da el apretón de manos secreto (y sigue adelante) sin garantizar que se filtre el voltaje, entonces el Tristar está en línea directa con (y un saco de boxeo para) cualquier voltaje que se proporcione, limpio o no. Esto a menudo no termina bien.
Abajo, cerca de la parte inferior, tenemos dos líneas de datos I2C (que se muestran en verde). Estas líneas hablan a todos como un intercomunicador para toda la casa. Hablan con la CPU, el controlador de luz de fondo y Chestnut. Si no funcionan, el teléfono completo no arrancará, uno de los síntomas más comunes de falla de Tristar.
En C2 tenemos PMU_USB_BRICKID (azul). Esta es la línea que identifica qué tipo de cargador ha conectado. Le dice a la unidad de administración de energía si el cable es un cargador de iPhone o iPad y si debe extraer 1A o 2A. Si esta línea no funciona y no puede detectar qué cargador está conectado, entonces su dispositivo puede mostrar «Accesorio no compatible», otra señal clásica de falla de Tristar.
D6, OVP_SW_EN_L (magenta) es el más importante ya que este es el interruptor de protección contra sobretensión. Si seguimos el esquema esquemático, esto lleva al IC de administración de energía (PMIC – U8100). Desde el esquema U8100, podemos ver que esto, a su vez, conduce al VBUS_OVP_OFF que básicamente le dice al PMIC que apague la protección contra sobretensión.
Entonces, cuando conecta un cable de rayos, el chip de escucha (Tristar) habla con el E75, falso o real, y reconoce que algo está enchufado. Esto activa la línea de habilitación de protección contra sobretensión que le dice al PMIC que apague la «sobretensión en el dispositivo protección «, ya que cree que el voltaje suministrado por el cargador ha sido filtrado por el NX20P3 y es seguro.
Esta protección no está disponible en los cargadores falsos y los baratos pueden funcionar durante mucho tiempo, pero tan pronto como haya una ondulación o un aumento en el voltaje puede causar daños graves al Tristar. Esto a menudo se encuentra con los cargadores de automóviles debido al pico de alta corriente al arrancar un vehículo.
Dentro del cable barato no MFi de otra persona
Después de desmontar uno de nuestros propios cables, estábamos interesados en ver qué vendía la competencia. Visitamos una tienda cercana de reparación de teléfonos y accesorios en Dundee, que permanecerá sin nombre, y notamos que los cables Lightning que vendían no decían nada en el paquete sobre la certificación MFi.
Luego de comprar uno y desarmarlo, pronto se hizo evidente por qué. Como puede ver en nuestra fotografía, este cable barato no contiene el NX20P3 ni ninguno de los chips relacionados que se ven en la versión original.
A diferencia de otros cables, en realidad no lo llamaríamos «falso», simplemente porque no pretende estar certificado por MFi ni hacerse pasar por un producto oficial. (El empaque no se parece en nada al de Apple).
Sin embargo, ¡con mucho gusto llamaríamos a este cable «barato y desagradable»! Carece totalmente de los circuitos de protección del MFi. Incluso si funciona al principio, este cable barato tiene una buena posibilidad de dañar su iPhone o iPad. Sí, nuestro cable con certificación MFi es un poco más caro, pero usted puede decidir por sí mismo si vale la pena arriesgarse a freír un dispositivo que vale varios cientos de libras solo para ahorrar £ 4 más o menos.
