CAMARA TERMICA QIANLI PARA SOLUCIÓN DE PROBLEMAS EN PCB

CAMARA TERMICA QIANLI PARA SOLUCIÓN DE PROBLEMAS EN PCB DE TELÉFONOS CELULARES

Software download: https://sourceforge.net/projec..

1. Introducción del producto

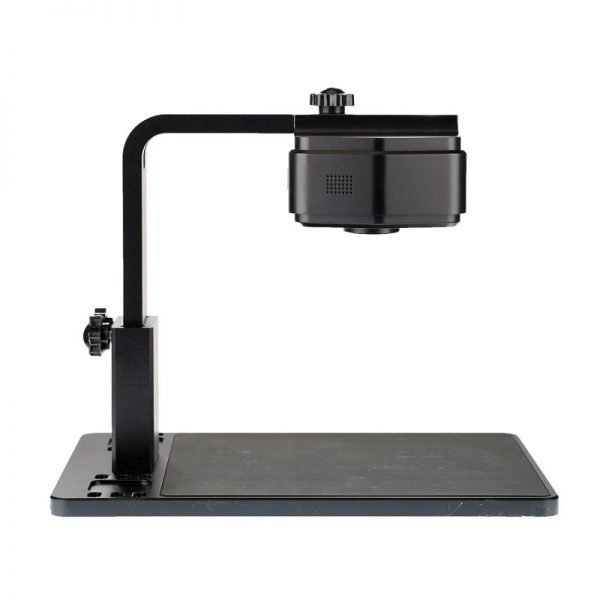

Figura 1: aparato de diagnóstico rápido de PCB

El aparato de diagnóstico rápido de PCB es una nueva generación de equipos de mantenimiento, que es el primero en el mundo en utilizar la tecnología de posicionamiento intercalado espectral dual. A través del potente software de análisis inteligente del lado de la PC, el uso de algoritmos inteligentes, puede detectar la temperatura de funcionamiento del chip de la placa base mediante el uso de tecnología inteligente. Mediante el análisis de comparación de la placa base normal / anormal, puede identificar rápida y exactamente el chip problemático, lo que puede ayudar al personal de mantenimiento a revisar la placa problemática, mejorar en gran medida la eficiencia y la precisión del mantenimiento.

El aparato de diagnóstico de imágenes térmicas por infrarrojos de PCB se compone de tres partes, el host de detección frontal y el soporte de elevación ajustable y el software de análisis informático del cliente.

El host frontal se compone de lentes de visión dual visibles e infrarrojas, que pueden mostrar una pantalla de luz visible, una pantalla de imagen térmica infrarroja, una pantalla de fusión de luz visible / imagen térmica infrarroja. Puede localizar la posición del chip problemático rápidamente observando el cambio de pantalla diferente. Además, la lente visible se puede desinstalar para reemplazar la lente del microscopio electrónico en cualquier momento, que se puede usar como microscopio electrónico, una máquina con funciones múltiples. Para alcanzar la mejor distancia de observación, viene con el soporte ajustable. Al ajustar la distancia entre la máquina y la PCB, puede tener el mejor efecto de imagen clara.

Mediante el software de análisis de cliente de computadora, el algoritmo de identificación inteligente, la temperatura de funcionamiento de cada chip en la placa PCB se puede mostrar en la pantalla y el valor de temperatura máxima del chip también se puede colocar de forma inteligente. A través del análisis de comparación de la placa base normal / anormal, localice rápidamente el Posición problemática del chip. Al mismo tiempo, el software puede tomar fotos, videos para reservar fotos de mantenimiento de la placa base, pruebas de video, para proporcionar una fecha de comparación de referencia para el mantenimiento futuro.

2.Características del producto
Host de detección, soporte de elevación con diseño extraíble, fácil de montar, transportar
La lente visible se puede desmontar y reemplazar por una lente de microscopio electrónico para actuar como microscopio electrónico, una máquina multiusos
El soporte se puede ajustar por nudo para alcanzar la mejor distancia de observación
Lente de luz visible e imagen térmica infrarroja de doble luz que muestra diferentes efectos de imagen
Fusión de luz dual visible / infrarroja de imagen térmica, que muestra un efecto de imagen más delicado
El algoritmo de reconocimiento de inteligencia de software puede mostrar el valor de temperatura de cada chip
A través del análisis de comparación de la placa base normal / anormal por software, localice rápidamente el chip problemático
El lado del software puede grabar cada vez los datos de las fotos de la placa base de mantenimiento tomando fotos y videos

3.Parameters

Infrared part
Detector type	Uncooled VOx detector
Resolution	160×120
Spectrum range	7.5-13.5 μm
Lens angel	57°—44°
Visible part
Resolution	1920×1080
Interface and display
Output mode	Visible / infrared thermal imaging / infrared fusion
Video output	RJ45
Storage	Standard 32G micro SD card
Video storage format	8bit H264/14bit TIFF
Image storage format	JPEG/TIFF
Physical characteristics
Bracket dimension	38cmx25cmx36mm
Weight	2.8kg include bracket
Installation	Detachable installation
Power
Input power voltage	5-26 VDC
Consumption	2.2W (Max.3)
Operation environment
Operation temperature range	0°C ~ 50°C
Storage temperature range	-20°~ 60°C
Humidity	95% relative humidity
Temperature measurement performance
Temperature function	Full temperature measurement
Temperature accuracy	±2°C
Temperature range	-10°C-150°C



Nota: Placa base normal, modo de análisis inteligente de comparación de placa base anormal. El cliente viene con una variedad de base de datos de placa base normal de teléfono móvil. Importará la placa del modelo correspondiente en la base de datos cuando se realice el mantenimiento de la placa base del teléfono móvil. La temperatura de trabajo normal de cada valor de componente se puede mostrar en tiempo real, a través de la placa base anormal y la misma ubicación de los mismos componentes de la placa base, si hay una gran diferencia de temperatura, podemos determinar inicialmente la ubicación del problema, lo que mejora enormemente el trabajo eficiencia y reducir las dificultades de mantenimiento.

Figura 3: modo de microscopio electrónico

Nota: El aparato de diagnóstico rápido de PCB se puede usar como equipo de detección de fallas en la placa de un teléfono móvil y también para microscopio electrónico; La interfaz universal CS se puede reemplazar rápidamente por una lente de microscopio electrónico, microscopio electrónico variable.

5.lista de embalaje:
Anfitrión x 1
Soporte x 1
Base de soporte x 1
Perilla pequeña x 3
Alfombrilla antiestática x 1
fuente de alimentación x 1
cable x 1
Tarjeta de garantía x 1
Certificado x 1
Manual de instrucciones x 1
6. Preguntas frecuentes
1. ¿Cuál es el retraso en la imagen del software?

El software tiene ciertos requisitos para la configuración de la computadora. Es necesario configurar el
procesador I3 o superior y la memoria superior a 2G para funcionar normalmente. Si la configuración de la computadora es baja, se producirá el retraso.

2. ¿Qué pasa si el software no tiene una imagen?

Primero verifique si el dispositivo está encendido correctamente y si el cable de red está conectado. Si los dos son normales, verifique si se muestra el número de versión del firmware en el menú Configuración del sistema> Acerca de. Si no hay pantalla, la dirección IP del dispositivo no se puede agregar. Porque, necesita configurar manualmente la dirección IP de la computadora, la operación específica es la siguiente:

Configuración de la computadora del sistema operativo Windows 7: haga clic en la red en la esquina inferior derecha de la computadora Haga clic en «Abrir centro de redes y recursos compartidos» Haga clic en «Cambiar la configuración del adaptador de red» Haga doble clic en «Conexión de área local» o haga clic derecho en el botón derecho en la barra de menú emergente y haga doble clic en «Versión de protocolo de Internet» (TCP / IPV4) ”Haga clic en la dirección IP» Avanzada «(R) y haga clic en» Agregar «de la siguiente manera: 192.168.2.99 Máscara de red secundaria: 255.255.255.0 Haga clic en «Agregar» y siempre haga clic en «Confirmar» cuando se le solicite hasta que se complete la configuración.

Sistema operativo de Windows 10 Configuración de la computadora: haga clic en la red en la esquina inferior derecha de la computadora Haga clic en «Configuración de red» Haga doble clic en «Cambiar las opciones del adaptador de red» Haga doble clic en la red «Ethernet» conectada actualmente o haga clic con el mouse derecho botón y haga clic en «Propiedades» en la barra de menú emergente. Haga doble clic en «Versión del protocolo de Internet (TCP / IPV4)» y haga clic en Dirección IP «avanzada» (R) Haga clic en «Agregar» como se indica a continuación.

Dirección IP: 192.168.2.99
Máscara de subred: 255.255.255.0

Haga clic en «Agregar» y siempre haga clic en «Confirmar» cuando se le solicite hasta que se complete la configuración.

3. el proceso de instalación del software solicita instalar NET Framework 4.0 ¿cómo operar?

El software de diagnóstico rápido de PCB se ejecuta con el entorno operativo NET Framework 4.0. Si se le solicita que instale, siga las instrucciones para instalarlo paso a paso. Después de la instalación, el software se puede usar normalmente.

4. ¿Qué debo hacer si la imagen del software tiene una imagen fantasma?

La imagen fantasma se debe al hecho de que la posición entre la lente de doble lente y la placa de detección puede no ser la más baja debido a la posición de montaje del soporte. Factores como el grosor de la placa hacen que cambie la distancia óptima de acoplamiento entrelazado. La imagen necesita ser ajustada por el botón de software, y puede usarse normalmente sin ningún efecto fantasma.

5. ¿El soporte de software para el instrumento de aceleración de PCB se actualiza en línea?

Soporte, si se actualiza el software de la versión posterior, el software del usuario recibirá una notificación automática de notificación automática. Para actualizar, el usuario puede actualizar el software de acuerdo con las indicaciones. Por favor use una fuente de alimentación, cambie a 3.8-4.2V.
